Ensayos Normativos y Reglamentarios

Ofrecemos un portafolio completo de ensayos de desarrollo y conformidad para sistemas de baterías de automoción, incluyendo:

• Ensayos de desarrollo
• Ensayos de conformidad con los reglamentos UNECE R100 y R136
• Ensayos de conformidad con UNECE R10
• Ensayos de conformidad con la norma UN DOT 38.3
• Ensayos de conformidad con estándares OEM basados en ISO 19453-6:2020
• Ensayos de conformidad con el Reglamento (UE) 2023/1542 sobre baterías y residuos de baterías: Este reglamento introduce nuevos requisitos sobre seguridad, sostenibilidad y gestión del fin de vida. Applus+ está plenamente preparado para ayudar a sus clientes a cumplir con este nuevo marco normativo europeo.

Instalaciones, Capacidades y Equipamiento

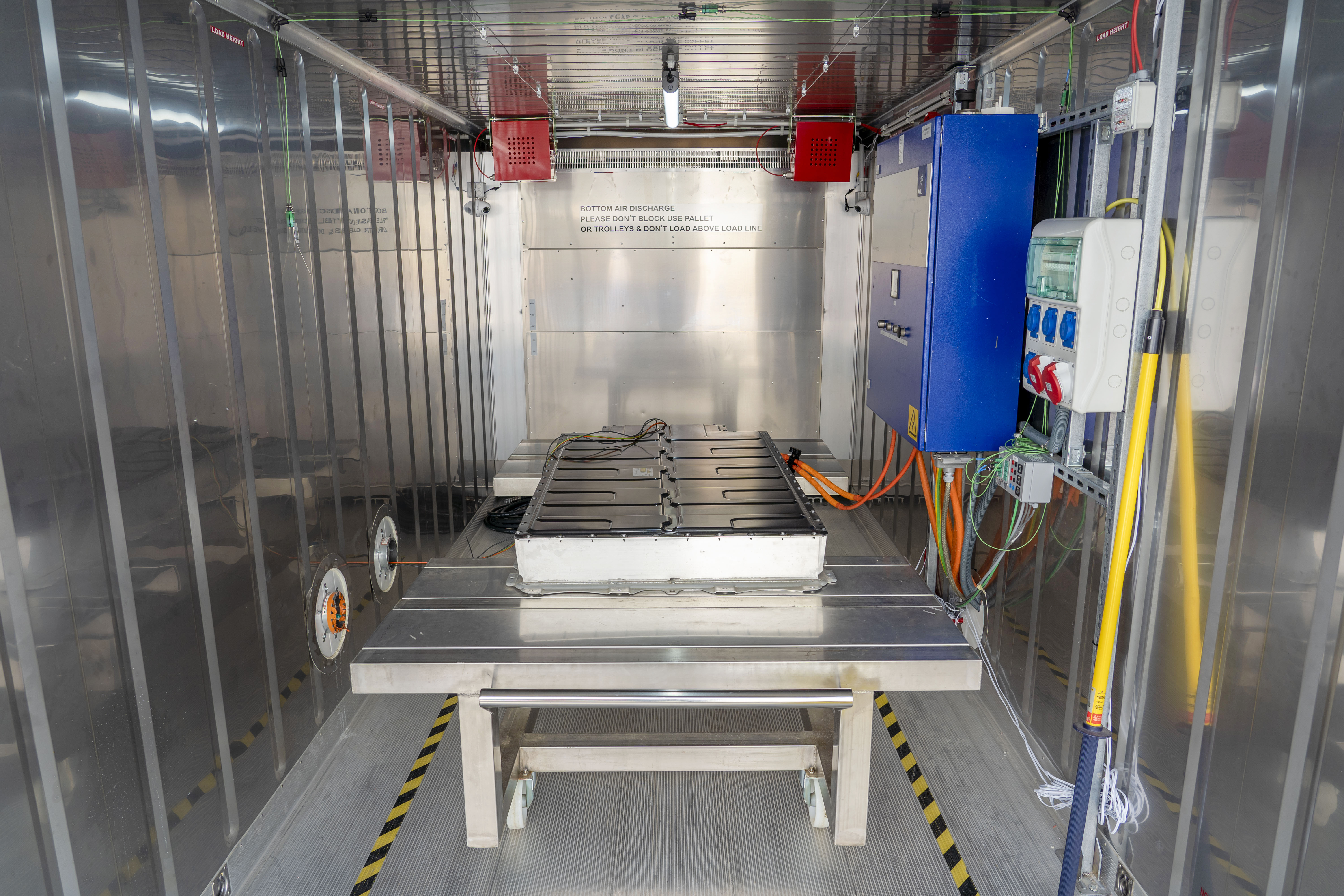

• Laboratorio de Seguridad de Baterías: más de 2.000 m² para ensayos de abuso, incluyendo zona de análisis post mortem, con sistemas avanzados de seguridad, depuración de gases y tratamiento de aguas

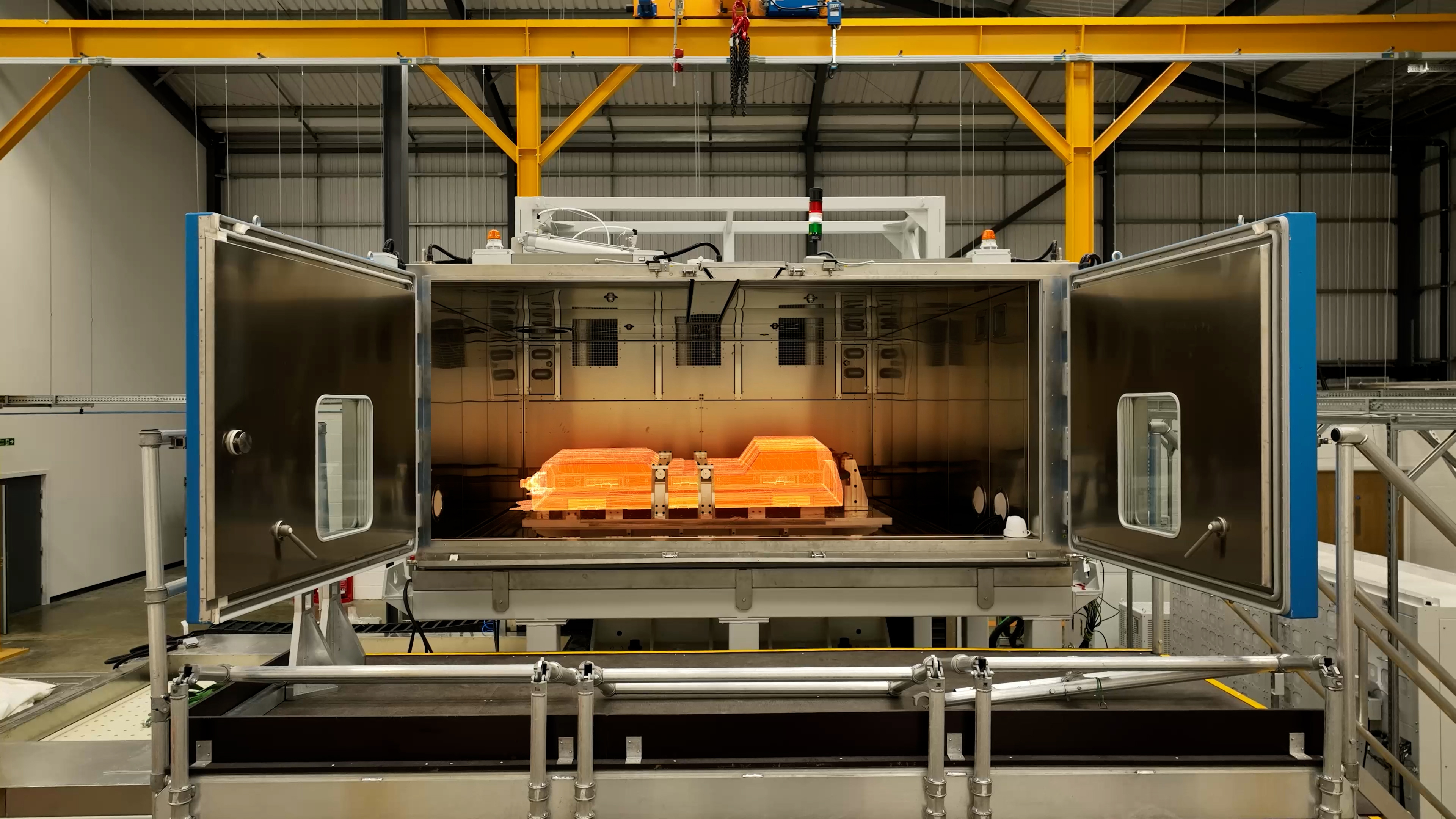

• Cámaras climáticas: control de temperatura y humedad, con seguridad EUCAR 6 para paquetes grandes (hasta 15 m³)
• Cicladores de baterías de alta potencia: hasta 500 kW / 1000 V / 1000 A; baja potencia hasta 50 kW / 800 V / 150 A
• Adquisición avanzada de datos: más de 500 canales para tensión, corriente, temperatura, deformación y vídeo

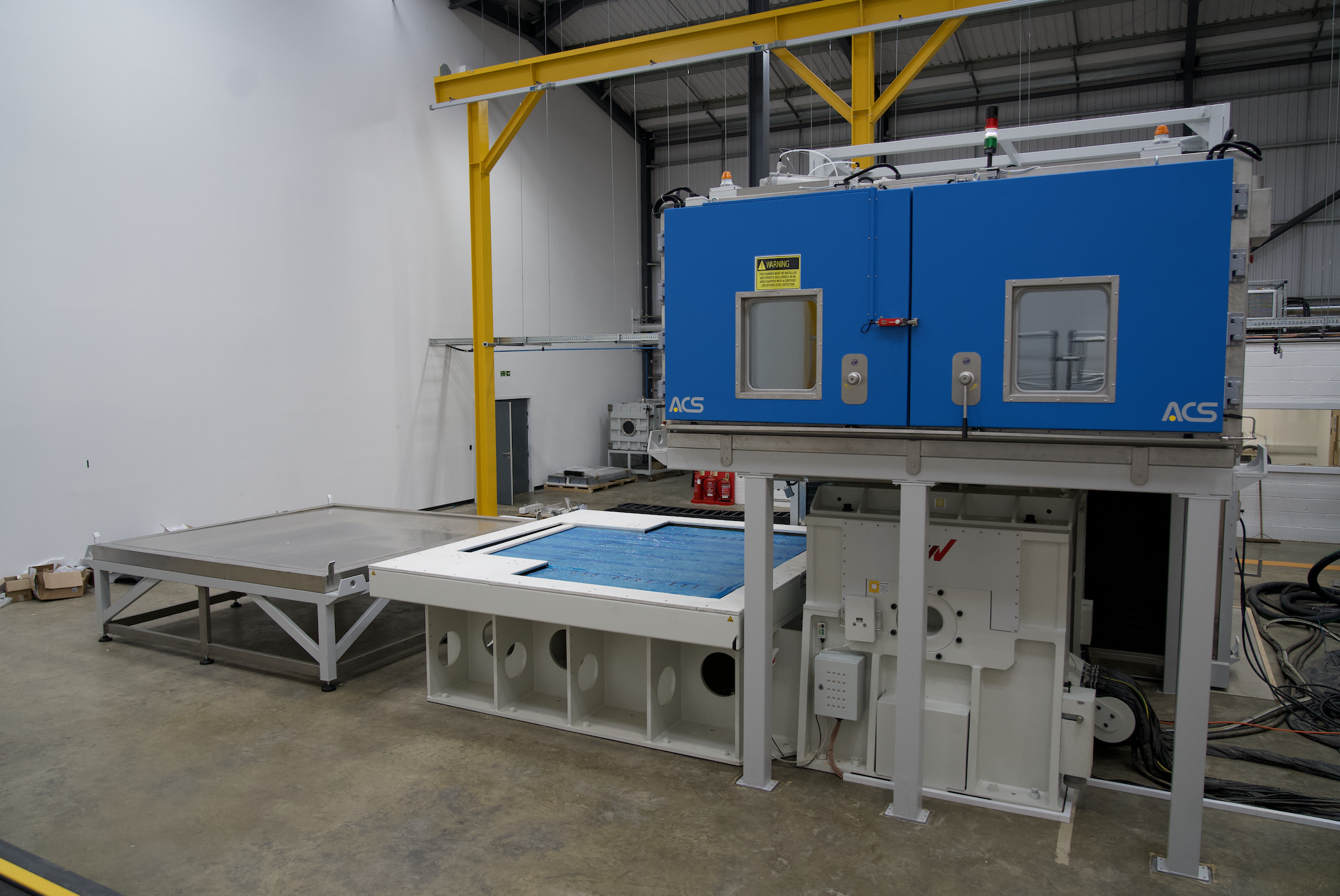

• Sistemas de ensayo mecánico y shakers: múltiples instalaciones, hasta 200 kN en vibración y 400 kN en choque, con integración ambiental


Servicios de Ingeniería

• Diseño y Desarrollo de Sistemas de Baterías
• Selección e integración de celdas (cilíndricas, pouch, prismáticas) en módulos y paquetes
• Definición de la arquitectura de la batería (carcasa, gestión térmica, BMS, caja de potencia/junction box)
• Plan de validación del diseño: definición y ejecución
• Evaluación completa en seguridad de baterías y sistemas de alta tensión

Desarrollo Virtual

• Deformación estructural (CAE)
• Integridad mecánica / aplastamientoEnsayo de caída
• Penetración con clavo
• Simulación de vuelco
• Choque mecánico (shaker)
• Impacto de piedra
• Simulación electro-térmica (CFD)
• Rendimiento eléctrico: energía y potencia (simulación 1D-3D)
• Optimización del sistema de refrigeraciónDistribución térmica de celdas
• Propagación térmica (CFD)
• Cálculo del tiempo de propagación entre celdas
• Estudio de canales de ventilación
• Selección de materiales para capas aislantes
• Banco de caracterización de celdas: liberación de calor, gases de ventilación
• Modelado de baterías y validación virtual para optimizar el rendimiento y la fiabilidad del sistema
• Replicación de procesos de validación experimental mediante modelos virtuales

Benchmarking y Análisis de Desmontaje

• Evaluación funcional y rendimiento del sistema de baterías
• Análisis de seguridad mediante inyección de fallos eléctricos/electrónicos
• Desmontaje completo de baterías hasta nivel de celda
• Despiece detallado del paquete de baterías
• Análisis de módulos, circuitos de alta tensión y BMS
• Diseño Experimental

Planificación de ensayos orientados a objetivos

Caracterización del sistema y enfoque de ensayo hasta fallo

Servicios de Ensayo y Validación

Nuestros servicios de ensayo proporcionan una validación integral de sistemas de baterías para automoción a nivel de celda, módulo y paquete, garantizando su preparación para el mercado y el cumplimiento con normativas internacionales, reglamentos y estándares de fabricantes (OEM).

Ensayos de Rendimiento y Caracterización

• Capacidades funcionales
• Rendimiento en conducción real y carga a distintas temperaturas
• Espectroscopía de impedancia electroquímica (EIS)
• Validación funcional del BMS

Ensayos de Durabilidad y Ciclo de Vida

• Ensayos de fin de vida
• Envejecimiento por calendario y ciclos
• Ensayos de resistencia con perfiles personalizados
• Ciclos de durabilidad según estándares
• Ensayos sobre muestras previamente dañadas

Ensayos de Abuso y Seguridad

• Abuso eléctrico: cortocircuito, sobrecarga, sobredescarga, resistencia de aislamiento, sobrecorriente
• Abuso térmico: sobretemperatura, choque térmico, propagación térmica, resistencia al fuego
• Abuso mecánico: caída, penetración con clavo, vibración (hasta 200 kN), choque mecánico, integridad estructural
• Inmersión en agua

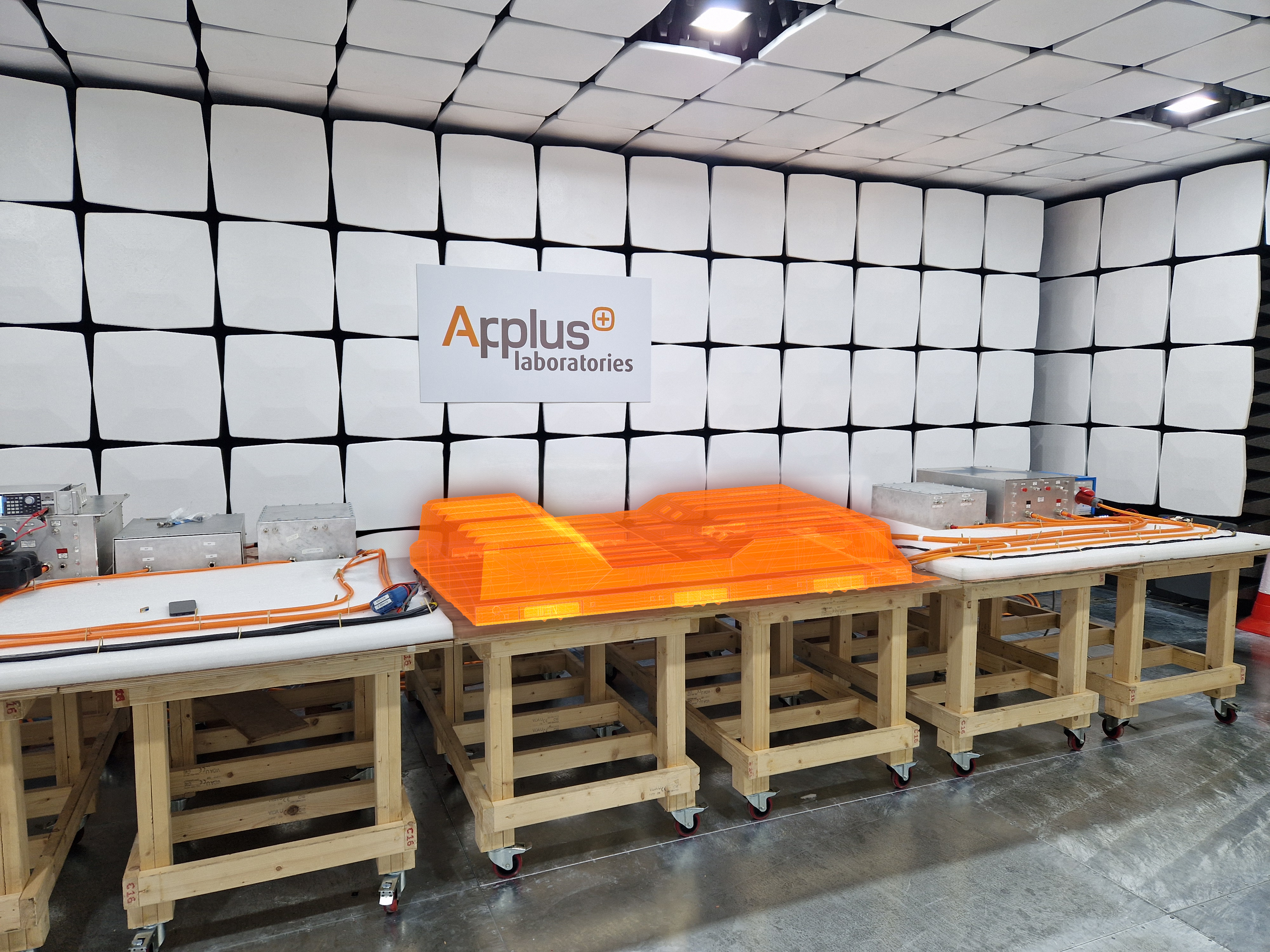

• Ensayos EMC de módulos y paquetes de baterías, centrados en el BMS y la electrónica asociada
