INTRODUCCIÓN

La inspección por ultrasonidos con ondas guiadas ha sido identificada como una tecnología eficaz para el cribado de tuberías, capaz de detectar, localizar y clasificar defectos por corrosión. Esta técnica permite una inspección volumétrica de las tuberías, cubriendo el 100 % del área de la sección transversal dentro de la longitud diagnóstica de la prueba. En la mayoría de los casos, es posible inspeccionar decenas de metros desde una única posición de prueba, lo que la convierte en un método de ensayo no destructivo (END) rápido y rentable. Además, solo se requiere acceso a la tubería en el punto de prueba (inspección remota), lo que hace que la tecnología de cribado mediante ondas guiadas sea una solución ideal para inspeccionar tuberías cuyo acceso con otros métodos resulta costoso, como los tramos enterrados en cruces de carreteras o las tuberías aisladas.

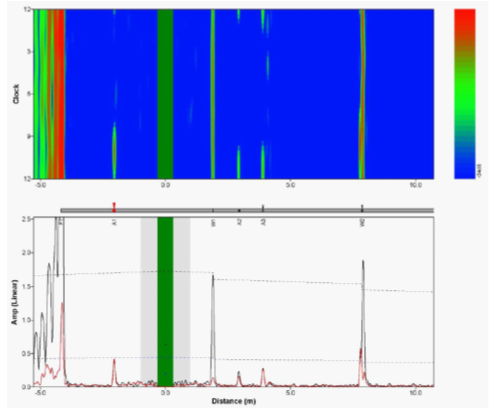

El sistema de cribado de tuberías Wavemaker es un método de inspección que utiliza ultrasonidos. Se coloca un anillo de sondas alrededor de la tubería que transmite ondas guiadas a lo largo de esta en ambas direcciones desde el anillo. El funcionamiento de tipo pulso-eco proporciona información sobre características y/o distintos tipos de defectos, indicando su posición y gravedad. La inspección con ondas guiadas puede realizarse como una prueba puntual o repetirse desde la misma ubicación, lo que permite su uso con fines de monitorización (gPIMS® Monitoring).


Solicite presupuesto
DESCARGAR VERSIÓN EN PDF
NUESTRA SOLUCIÓN

Applus+ cuenta con una larga trayectoria en el uso de la tecnología de inspección por ultrasonidos con ondas guiadas. A través de una amplia formación y del desarrollo de procedimientos en este tipo de ensayos y en la inspección de oleoductos y gasoductos, Applus+ ha desarrollado un programa de alcance mundial para la inspección de la integridad de activos, basándose en un profundo conocimiento en inspecciones de tuberías en diversos sectores.

Los servicios de END con ondas guiadas pueden llevarse a cabo de forma puntual o como parte de un programa de inspección de la integridad de activos, lo que representa una ventaja para los clientes que desean analizar sus sistemas de manera eficiente, enfocando los esfuerzos en identificar y resolver problemas.

A QUIÉN VA DIRIGIDO

Los servicios que Applus+ ofrece en ensayos no destructivos (END) mediante ondas guiadas son aplicables a diversos sectores, entre ellos:

  • Petróleo y gas (upstream, midstream, downstream)
  • Energía
  • Nuclear
  • Procesamiento y manipulación de minerales
  • Alimentación y bebidas
  • END en instalaciones onshore y offshore
VENTAJAS Y BENEFICIOS

Los servicios que Applus+ ofrece mediante inspección por ultrasonidos con ondas guiadas proporcionan los siguientes beneficios:



  • Aplicables a tuberías con diámetros desde DN20 hasta DN1800 (3/4” a 72”)
  • El ensayo puede realizarse a altas temperaturas sin necesidad de interrumpir el servicio de la tubería
  • Temperatura máxima de superficie en aplicaciones estándar: entre 8 °C y 120 °C (dependiendo del diámetro). Bajo ciertas condiciones, es posible alcanzar temperaturas de hasta 300 °C
  • Permiten la inspección remota del 100 % de largos tramos de tubería, facilitando la localización rápida de zonas críticas
  • Excelente herramienta de cribado y monitorización (reconocida y aceptada a nivel mundial)
  • Muy rentable para inspecciones por corrosión bajo aislamiento (CUI)
  • Alta versatilidad: aplicable desde inspecciones en zonas desérticas hasta tuberías submarinas
  • Sensibilidad de detección de hasta una pérdida del 1 % de la sección transversal en condiciones ideales
  • Alta reproducibilidad
  • Procesamiento y evaluación en tiempo real
